首頁 >> 産品中心 >>無源互調測試系統 >>羅森伯格 PIMα現場式無源互調分析儀 >> 【Rosenberger】PIMα現場式無源互調分析儀
詳細說明

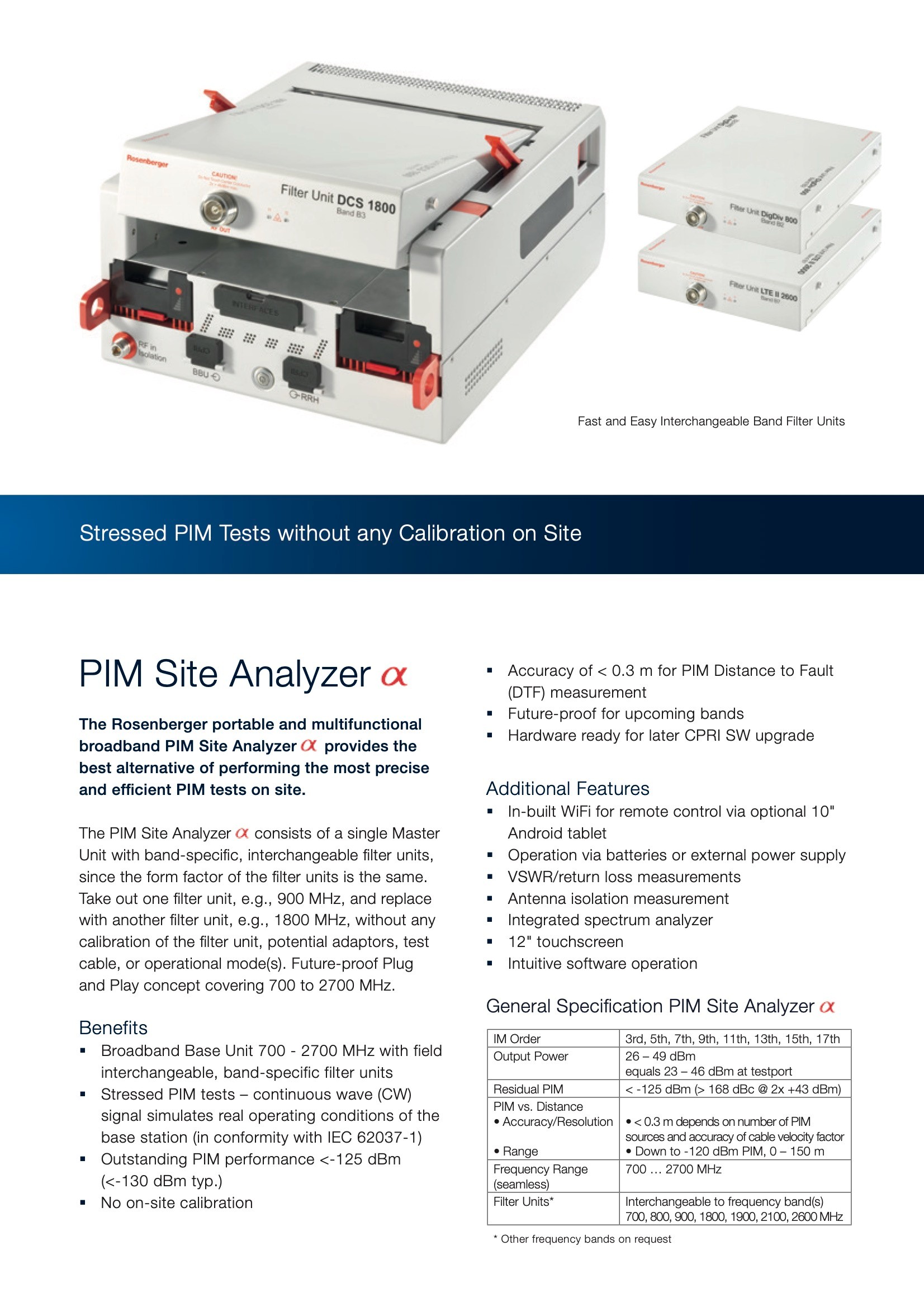

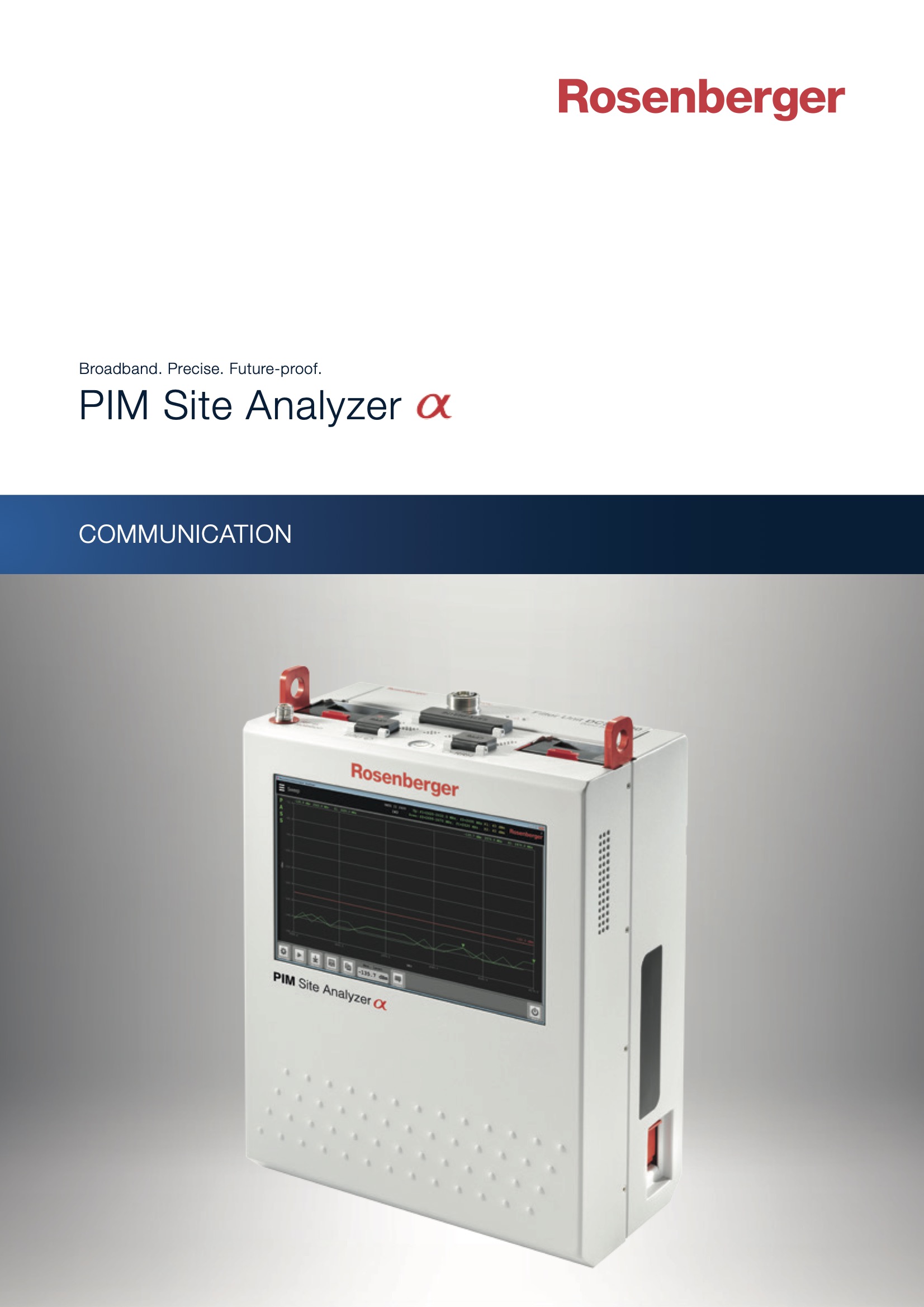

【Rosenberger】PIMα現場式無源互調分析儀

電話咨詢
02164320988
在線聯系

收藏
  • 商品說明
  • 商品參數







整體性能

顯示屏
尺寸
重量
射頻端口基本單元
濾波器單元
用戶接口
供電方式
電池續航時間(min)
頻率穩定性
12.1”觸摸屏，可在陽光直射下清晰讀數
410 × 327 × 173
< 13.4，包含電池
7-16 f（可根據需求提供4.3-10型接頭）
P-SMP內部連接到濾波器
2 × USB，LAN
電池供電，或交流電源供電（擴展）
120
±2.5

互調分析儀基本單元

互調階次
輸出功率(dBm)
自身互調(dBc)@2x43dBm
互調定位精度
互調定位範圍
頻率範圍(MHz)
濾波器單元
3階，5階，7階，9階，11階
+26 - +49，相當于測試端口輸出+23 - +46
<-168
< 0.3， 取決于互調源數量和電纜傳輸速率
0 - 150
698 - 2700
現場可更換為不同頻段

隔離度測試

頻率
射頻輸出功率(dBm)
最大可操作射頻輸入(dBm)
隔離度(dB)
精度(dB)
下行頻率範圍
+23 - +46
+27
0 - 60
1.5

駐波比/ 回波損耗 射頻

頻率
駐波比
回波損耗(dB)
駐波定位精度
駐波定位範圍
下行頻率範圍
1.10 - 20.00
1.00 - 25
0.2
0 - 150

頻譜分析

頻率
分辨率帶寬 (Hz)
平均噪聲電平(dBm)
精度(dB)
最大工作輸入功率(dBm)
上行頻率範圍
120 - 20M
-135
±1.0 典型值
-40
