ALPS EC35AH/EC35CH系列 産品編号 EC35CH120401
滑動噪音V1=V2=2.5V max.
R=5kΩ時 振蕩 ：5ms max. 跳動 ：5ms max. 包裝規格托盤包裝數(pcs.)
出口包裝箱尺寸 440×290×205

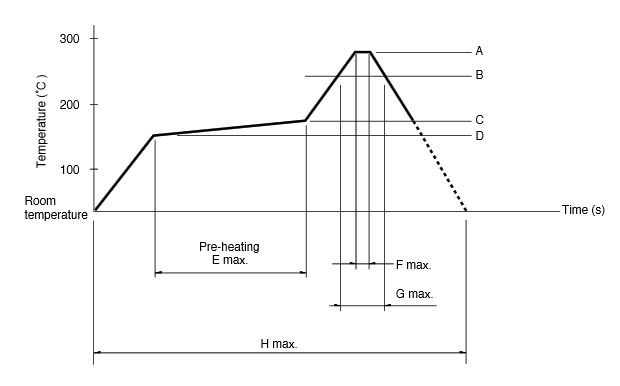

焊接條件回流方式的參考舉例加熱方式
遠紅外線加熱的上下加熱方式。 溫度測量方式用
φ0.1～φ0.2的CA(K)或CC(T)進行測量。在焊接的連接部位置(銅箔面)測量，固定方式使用耐熱膠帶。 溫度分布
| A | B | C | D | E | F | G | H | 回流焊次數 |
|---|
| 260℃ | 230℃ | 180℃ | 150℃ | 2 min. min. | 3s | 40s | 230s max. | 1 time max. |
(1) 本産品 , 在隻有紅外線的回流焊接爐中 , 有焊接不附著(z÷he)的可能 , 所以請使用溫風回流焊接爐 , 或紅外線 + 溫風回流焊接爐。
(2) 上圖所示溫度是采用溫風回流焊接方式時的電位器端子部的最高(gā&o)溫度。因為根據電路闆的材質 , 大小 ♥, 厚度等的不同 , 電路闆溫度和電位器表面•溫度有相差很大的可能 , 請注意 , 電位器表面溫度不(b<ù)要超過 250℃。
(3) 根據回流焊接槽的種類 , 條件不同結果不同 , 請事先充分進行确認之後使用(yòng↔)。 手工焊接方式的參考舉例烙鐵頭溫度 350℃ max. 焊接時間 3s max. 焊接次數 1 time
表示本系列共通的注釋本産品目錄中産品的顔色，與實物的顔色有所差異。 請以最小訂購單位的N(整數）倍來訂貨。 本系列産品也可以用于車載。
的使用溫度範圍設定雖然比通常的大，但是請在使用時仔細确認正式的技術(shù✔)規格書。
使用時的注意事項關于脈沖數處理 在編碼器脈沖計數處理的設計中，注意動作速度，取樣時間，屏蔽時間等←，在貼裝确認之後使用。同時，最好在編碼器脈沖計數處理回路(≠lù)中設置下圖所示的濾波器。
 關于輸出規定 編碼器的定位位置的輸出調節可分為 A 相及 B 相均可實現輸出規定的産品與僅© A 相可以實現輸出規定産品，具體的輸出規定取決于定位數等。
 關于結露 請避免在編碼器的圖形面等結露或附有水滴的條件下使用。否則會造←成絕緣能力降低和短路。 關于使用環境 如果在塵埃多的環境下使用，塵埃會從開(kā♣i)口部進入，造成接觸故障和動作不良，整機設計時請預先考慮這一點。如果使用編碼器的€(de)整機的周邊材料産生腐蝕性氣體 , 有可能造成接觸不良等現象 , 所以請(×qǐng)事先進行充分的确認。 關于操作 編碼器操作時，如果施加規定以上的負荷，編碼器将有ε(yǒu)被損壞的可能。請注意不要在編碼器上(s×hàng)施加規定以上的力。 關于軸松動 軸長很長時，松動 ( 偏差 ) 與軸長成比例增大，'請在實際使用時确認。 關于安裝 安裝時，請将産品本體插入到規定的安裝面為止，并使其達到水平狀态。如果達不到水↓(shuǐ)平狀态 , 會導緻動作不良。擰緊安裝螺栓類時，在規定的強度內進行₽(xíng)。如果超過規定的強度，可能會造成動作不良或螺栓部損壞。在組合部件(ji àn)安裝工序中，特别注意不要對小型，薄型編碼器施加外力。 關于焊接
如圖所示，在印刷電路闆表面進行布線或焊接時，請避免焊接液流出，否則容易 引起接觸不良。插入基闆的金屬腳，請焊接使用。
 給端子進行焊接時，如果在端子上施加負荷 , 因條件(jiànγ)不同會有松動，變形及電特性劣化的可能，請在使用時↑(shí)注意。 焊接時，水溶性助焊劑有可能腐蝕開關的可能，請避免使用Ω(yòng)。 關于焊接的條件設定 , 請根據實際批量生産時的條件進行。 進行兩次焊接時，請在第一次焊接部分恢複到常溫之後✘再進行。連續加熱可能使外圍部變形，端子松動，脫落及電特性降低。 請不要讓助焊劑從印刷電路闆周圍，上方流向開×(kāi)關。 安裝開關後，為了使其它零部件的粘結劑硬化等，通過熱硬化(✘huà)爐時，請與我們聯系。 使用通孔印刷電路闆及推薦以外的回路闆時，由于熱應力的影響會發✘生變化，所以請事先就焊接條件進行充分的确認。 帶定位式，請在定位位置進行焊接。如果在定位中點被固定的狀态下焊接，定位機構部可能變形。 不能清洗。
關于藥品的使用 由于絕緣型軸上使用了聚碳酸酯等合成樹脂，請避免在氨，胺類，鹼溶液，芳香族炭化氫，酮類，酯類，鹵化₹炭化氫等的環境，特别是強氣體環境中使用。 關于低溫時的使用 象汽車用收音機，汽車立體聲設備等有在低溫下使用的可能(né£ng)時，可以對應即使在低溫狀态下也容易進行旋轉操作。定貨時，請指定有無™低溫特性需要。 保管方法
産品以交貨時的狀态在常溫，常濕，不受直射陽光照射，不産生腐蝕性氣體的場所保管，自交<貨起6個月以內為限度，請盡可能快地使用。 開封後用聚乙烯袋與外氣隔斷，請在與上述相同環境下保管，并盡快使用。 請不要過分地堆積。
測量方法・試驗方法旋轉扭矩(動作力) 測量軸(操縱杆)旋轉(移動)所需要的旋轉扭矩(動作力)｡沒有(y∞ǒu)特别規定時,在周圍溫度為5～35℃時進行,軸的旋轉速度為(wè♠i)每秒60°,操縱杆的移動速度為每秒20mm｡ 軸松脫 自基準面,從互相180° 的不同方向給軸垂直施加規定的彎曲力矩,測定從基準面到規定位置的振動大小(x♦iǎo)｡ 耐電壓 在規定的部位加上一分鐘交流電壓,觀察有無弧光,燒毀,絕緣破壞等異常｡試驗可在所有(yǒ≥u)的端子上同時進行｡沒有特别規定的ʍ 77;
但,在結構上導通的地方,可不進行該部分的試δ驗｡ 絕緣電阻 用規定電壓的絕緣電阻計測量規定的地方｡隻要沒有特别規定,應對下(xià£)列部位進行試驗｡但,在構造上導通的地方,此部分•(fēn)可不進行試驗｡ 耐電壓和絕緣電阻的測量點
推拉強度(操縱杆推拉強度) 向軸(操縱杆)的軸線方向分别施加規定大小的力度10秒鐘後,檢查操作(zuγò)部及相關部分的變形,損壞狀态｡
|
|
