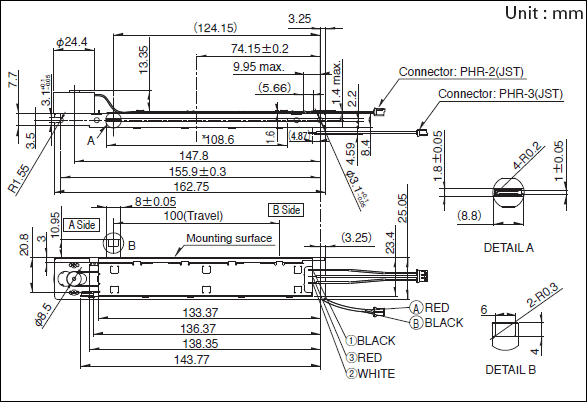

ALPS 滑動電位器（主控型）RS**N1*M/RSA0K1*V/RSA0V11Mδ系列RSA0V11M9001
包裝規格 托盤 包裝數(pcs.)
出口包裝箱尺寸
540×360×205
表示本系列共通的注釋 本産品目錄中産品的顔色，與實物的顔色有所差異。
請以最小訂購單位的N(整數）倍來訂貨。
除了産品一覽之外，還備有豐富的可适用(<yòng)産品規格。
上述操作部的橫振動L表示測量點。
使用時的注意事項 關于使用的電路
使用可變電阻器(電位器)時,建議如圖A所示通過調節λ電壓來改變電阻大小。如圖B那樣用調節電流來改變電(diàn©)阻大小時,由于整機電路的不同,有可能會受β到電阻體和滑動子之間的接觸電阻的影響,所以請在實際使用(yò ng)時進行确認。
關于電位器的配線
在滑動子上接通直流電路使用時,根據使用環境電阻值有可能顯示異常的變化。這是由于電阻體(tσǐ)産生了陽極氧化,電阻體受到損傷而産生(shē£ng)的現象。若接通直流電流時,請将電阻體側作為陰極而滑動子(σzǐ)側作為陽極使用。
關于直流電壓的使用
通入直流電壓使用時,因使用環境而異有可能導緻端子(♥zǐ)之間的絕緣老化。這是由于銀漂移現象而造成的,用于直流電(d&iàn)壓時,請與我們聯系。
關于輸出側阻抗
在電壓調整型電路中,當輸出側的阻抗低時,可 (kě)能會受到電阻與滑動子間接觸電阻的影響,所以請÷(qǐng)把阻抗設置為标稱全電阻值的100倍以上。
關于剩餘電阻
一般來說,電阻體的電極部通過刷銀(y'ín)而形成的,但,為了提高對硫化的可靠性,在銀→電極部覆蓋了塗碳層。低剩餘電阻條件下使用時,請(qǐn£g)與我們聯系。
關于結露
請避免電位器的電阻體表面等發生了結露或附有水滴的條件下(xi×à)使用。否則會造成絕緣能力降低或短路。
關于焊接
如圖所示,在印刷電路闆表面進行布線或焊接時,請避免焊接液流出,否則容易引起接觸不良。
關于給端子的壓力
請不要給端子施加過度的壓力,并注意焊接的條件。
關于軸松動
軸長很長時,松動(擺動)與軸長成比例增大,請在實際使用時确認¥。
關于安裝到支架上
請注意,用螺母安裝在支架上使用時,如果擰得太緊,因有>(yǒu)可能導緻旋轉觸感降低或者螺紋受損壞。
關于藥品的使用
由于絕緣型軸上使用了聚碳酸酯等合成樹脂,請避免在氨,胺類,鹼溶液,芳香族炭化氫,酮類,酯類,鹵化×(huà)炭化氫等的環境,特别是強氣體環境中使用。
關于在低溫下的使用
若用于像車用收音機,汽車音響等有可能在低α溫狀态下使用的設備上時,可提供在低溫狀态下也能易于旋轉操作(§zuò)的産品。訂貨時,請指定有無耐低溫的要求。
保管方法
産品以交貨時的狀态在常溫,常濕,不受直射陽光照射,不(b₽ù)産生腐蝕性氣體的場所保管,自交貨起6個月以內為限度,請♥(qǐng)盡可能快地使用。
開封後用聚乙烯袋與外氣隔斷,請在與上述相同環境下保管,并盡快(kuà★i)使用。
請不要過分地堆積。
滑動式可變電阻器 關于操作部長度
電路面闆加上操作杆的高度, 請盡可(∑kě)能設計得低。因為越高就越影響滑動§感觸, 請确認實際使用條件。
關于操作部的驅動
如圖所示, 請盡量避免以偏離操作部中心線的地方為(wèi§)作用點的使用方法。因為 B 尺寸越長就越影響滑動觸感, 所以✘請通過實際使用條件予以确認。
關于安裝到支架上
請不要使用超出規定長度的螺絲。否則會使電位器的ε行程變短, 并導緻電位器破損。

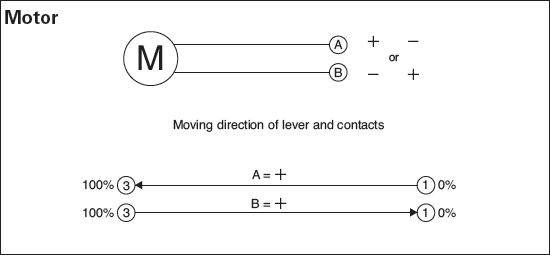

馬達驅動型可變電阻器 帶驅動馬達的電位器的使用注意事項 請避免在矽或氰類氣體環境中使用, 否則會造成馬達停止。将粘著劑, 潤滑油, 矽橡膠δ用于同一組件時, 請注意其成分。
請避免在電源電路中将固定電阻與馬達串聯連接。馬達起動時, 有驅動電(d≠iàn)壓降低, 無法啓動的可能。
請避免在低于規定電壓的情況下使用。需要降低旋轉速度時, 請聯±系我們。
關于上述使用時的注意事項,摘引自
測量方法・試驗方法 電性能 總阻值
将軸(操縱杆)放置在端子1或3的終端,沒有特别規定時,測量電阻器的端子(zǐ∑)1和3之間的電阻值。
額定功率
在額定周圍溫度中對電阻體全區域(端子1和3之間)連續施加負載為可♦能的功率最大值。此外,碳膜類的額定周圍溫度為50°C,周圍溫度為50〜70°C的時的(de )負載功率,以額定功率乘上由下圖的降功耗曲線決定的額定功率比後≥的值作為最大功率。
額定電壓
作為适應于額定功率的電壓,由下式計算。但,所求的額定★電壓超過最高使用電壓時,以此最高使用電壓為額定電(σdiàn)壓。
抽頭間電阻值
測量抽頭和規定的端子(端子1或端子3)之間的電阻值。
終端電阻值
将軸(操縱杆)放置在端子1側的終端,測量端子1和2之間的電阻值。然後,把軸(操縱杆≥)放置在端子3側的終端,測量端子2和3之間的有抽頭的時,旋轉(移動)軸(操縱杆♥),測量抽頭與端子2間的最小電阻值。
最大衰減量
将軸放置在端子1側的終端,測量端子1和2之間的電壓,算σ出對端子1和4之間的電壓比。此外,隻要沒有特别規定,可代替用于調節♣音量用旋轉型電位器的終端電阻值适用。±
插入損失
将軸放置在端子3側的終端,測量端子1和2之間的©(de)電壓,算出對端子1和4之間的電壓比。此外,隻要沒有特别規定,可↔(kě)代替用于調節音量用旋轉型電位器的終端電阻值适用。
滑動噪音
與具有JIS C 6443規定的頻率性能的增幅器連接,在端子1和3之間(j∏iān)加上20v的直流電壓(額定電壓為20v以下的時,以此電壓),使軸(操縱←杆)以每分約30轉的速度旋轉(移動)進行測量。
耐電壓
在規定的地方上加上一分鐘交流電壓,觀察有無弧光(→guāng),燒毀,絕緣破壞等異常。試驗可一次性在各自的端子上進行。隻要沒有特别規定,應進行(•xíng)下述地方的試驗。但,在結構上導電的地方,可✘(kě)不進行該部分的試驗。
絕緣電阻
用規定的電壓絕緣電阻計測量規定的地方。隻要沒有特别規定,應對下列的地(d$ì)方進行試驗。但,在構造上已接通機構處,此部分可不進行試驗。
耐電壓和絕緣電阻的測量點
端子和軸(操縱杆)之間
端子和金屬罩(殼架)之間
連接在獨立的電阻體端子和連接在其他電阻體端子之間(jiān∞)(多聯型時)
開關端子和軸之間
開關端子和電阻端子之間
開關端子和金屬罩之間
相互偏差
将軸(操縱杆)放置在規定的位置,在端子1和3之間以1,000±200Hz分别施加2〜15v(正弦波有效值)的(de₹)試驗電壓,測量各電位器的端子2和規定的端子(端子1或端子3)之間的電(↕diàn)壓,由下式算出。此外,如果對判斷不産生(shēn$g)疑義,試驗電壓還可使用直流。
開關接觸電阻
沒有特别規定時,在接點間施加5V DC, 1A測量接點閉合時的₩(de)電壓降,算出接觸電阻。
機器的性能 全旋轉角度(操縱杆移動距離)
測量将軸(操縱杆)從端子1側的終端位置轉到端子3側的終♥端位置(移動)時的旋轉角度(移動距離)。
旋轉扭矩(動作力)
測量軸(操縱杆)旋轉(移動)時所需要的扭矩(動作力)。如果沒有特别規定,測量時的環境溫度為★ 5〜35°，軸的旋轉速度為每秒 60°,操縱杆的移動速度為每秒 20mm.
起動旋轉扭矩(起動力)
測量長時間放置後,第一次旋轉(移動)軸(操縱杆)時需要的旋轉扭矩(≠動作力)。沒有特别規定時,應在周圍溫度為5〜35°C時進行(xín≈g),軸的旋轉速度為每秒60°,操縱杆的移動速度為每秒20mm♥。
軸松動
自基準面,在距軸端處3mm以內的點互相從180°不同的方向垂直給軸施加0.1N·m(絕緣軸50mN·m)的(£de)彎曲力矩,測定位于自基準面30mm位置的抖動偏差大小。但,軸的長度不到30mm時,按÷比例進行計算。
軸的終端止擋強度(操縱杆移動止擋強度)
将軸(操縱杆)放置在端子1的終端,在其方向上施加規定的力矩(力)10秒鐘。然後,将軸&(操縱杆)放在端子3的終端,同樣地施加規定扭力矩(力)之後,檢查操作部及關聯部分的變形,破壞。
推拉強度(操縱杆推拉強度)
向軸(操縱杆)的軸線方向分别施加規定大小的力度10秒鐘後,檢查操作(<zuò)部及相關部分的變形,損壞狀态。
電阻規律 電阻規律
将軸(操縱杆)放置在規定的位置,測量規定的端子之間(端子1和2之間或端子2和↔(hé)3之間)的電壓,算出對端子1和3之間的電壓百分率。
