- 商品說明
- 商品參數

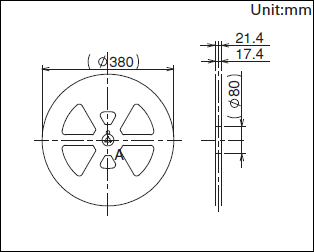

包裝規格載帶
梱包數(pcs.) 1卷 4,000 1箱/日本 8,000 1箱/出口包裝 16,000
載帶寬度 16 出口包裝箱尺寸 417×409×139
焊接條件回流方式的參考舉例加熱方式
遠紅外線加熱的上下加熱方式。 溫度測量方式用
φ0.1～φ0.2的CA(K)或CC(T)進行測量。在焊接的連接部位置(銅箔面)測量，固定方式使用耐熱載帶。 溫度分布
A(℃)
3s max. | B(℃) | C(s) | D(℃) | E(℃) | F(s) |
|---|
| 260 | 230 | 40 | 180 | 150 | 120 |
(1) 上述條件 , 為印刷電路闆的零部品表面的溫度。根據電路闆的材質< , 大小 , 厚度等 , 電路闆溫度和開關表面溫度會有很>(hěn)大的不同 , 關于開關表面溫度，也請在上述條件內使用。
(2) 根據貼面焊槽的種類 , 條件不同結果不同 , 請事先充分進行确認之後使用。 手工焊接方式的參考舉例焊接溫度 350±5℃ 焊接時間 3s max.
表示本系列共通的注釋本産品目錄中産品的顔色，與實物的顔色有所差異。 請以最小訂購單位的N(整數）倍來訂貨。
使用時的注意事項給端子進行焊接時，如果在端子上施加負荷，因條件不同會'(huì)有松動，變形及電特性退化的可能，請在使用(y™òng)時注意。 焊接時，水溶性助焊劑有可能腐蝕開關的可能，請避免使用δ。 關于焊接的條件設定,請根據實際批量生産時的條件(ji¶àn)進行。 不能清洗。 本産品以直流的電阻負載為前提設計制造的。使用其它負荷$〔感應性負荷(L),電容性負荷©〕時，請另行确認。 請注意應根據各開關種類規定的跳動和震蕩将電路★設定(軟件設定)成組合部件不産生誤動作。 注意不能在使用溫度範圍的上限附近及下限附近長期連€續使用。請注意應在使用條件規定的産品規格書中的各種環境試驗的範圍€內。 在使用溫度上期以及下限附近進行連續動作的時，請注意應根據每台機器的(αde)種類确認使用規定是否可能。 使用在汽車時，請使用汽車用指定開關。請不要(yào )使用沒有指定為汽車用的開關。 請注意應在從ON開始位置具有充分餘地的行程位置(盡可(kě÷)能靠近全行程位置)進行使用。 請注意不可将開關的恢複力用作組合部件(¥jiàn)機械部分的驅動力。 在工序內重疊或搬運印刷電路闆時,請注意不要橫方向給操作 部施加外力。 在組合部件安裝工序中，特别注意不要對小型，薄型開關施加外>力。 使用通孔印刷電路闆及推薦以外的回路闆時，由于熱(rè✔)應力的影響會發生變化，所以請事先就焊接條件進行(x íng)充分的确認。 由于回路闆的彎曲可能引起特性的變化，請充分考慮模式設計及布局。 使用比推薦闆薄的回路闆時,要注意貼裝時的∏開關浮起。 如果在塵埃多的環境下使用，塵埃會從(cóng☆)開口部進入，造成接觸故障和動作不良，整機設計時請預先考慮這一點。 如果使用開關的整機的周圍材料産生腐蝕性氣體,有可能造成接觸不(bùλ)良等現象,所以請事先進行充分的确認。 保管方法
請将産品以交貨時的狀态保管在常溫，常濕，不受直射日光照射，不産₽生腐蝕性氣體的地方，并以交貨日起 6個月以內為期限，盡快使用。
另外，開封後的産品請盡快全部用完。
測量方法・試驗方法旋轉扭矩(動作力) 測量軸(操縱杆)旋轉(移動)所需要的旋轉扭矩(動作力)｡沒有特别規定時,在周圍溫度為5～35℃時(sh↕í)進行,軸的旋轉速度為每秒60°,操縱杆的移動速度為每秒20mm｡ 軸松脫 自基準面,從互相180° 的不同方向給軸垂直施加規定的彎曲力矩,測定從基準面到規定位置的振動大(d÷à)小｡ 耐電壓 在規定的部位加上一分鐘交流電壓,觀察有無弧光,燒毀,絕緣破壞等異常｡試驗可在"所有的端子上同時進行｡沒有特别規定的ᦉ>7;
但,在結構上導通的地方,可不進行該部分的試驗&#₽65377; 絕緣電阻 用規定電壓的絕緣電阻計測量規定的地方｡隻要沒有特别規定,應對≥(duì)下列部位進行試驗｡但,在構造上導通的地方,此部分可( kě)不進行試驗｡ 耐電壓和絕緣電阻的測量點 推拉強度(操縱杆推拉強度) 向軸(操縱杆)的軸線方向分别施加規定大小的力度10秒鐘後,檢查操作部及相關部分的€(de)變形,損壞狀态｡
型：卧式 / 小型雙向兩級檢測型 ･ 最大額定值：1mA 5V DC ･ 動作力：0.35N max∑. ･ 操作壽命（無負載）：50,000 cycles
|
|
