首頁 >> 産品中心 >>開關 >>ALPS 檢測開關 >> ALPS檢測開關SSCT系列

詳細說明

ALPS檢測開關SSCT系列

電話聯系: 021-64320988

在線咨詢

進入: 在線訂購/詢價

商品說明
商品參數

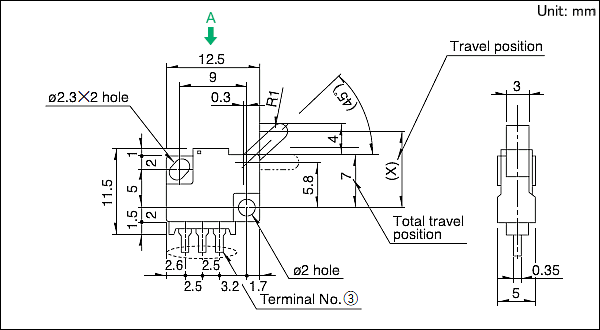

外形圖

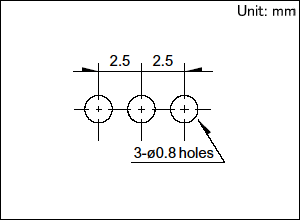

安裝孔尺寸圖

自A方向看。

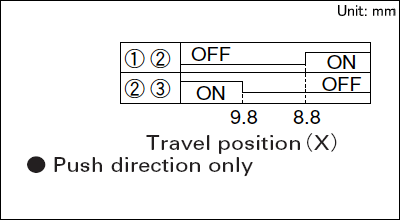

接點切換時序

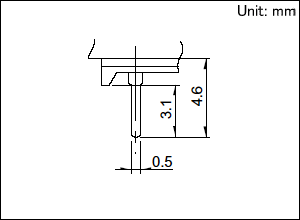

端子形狀

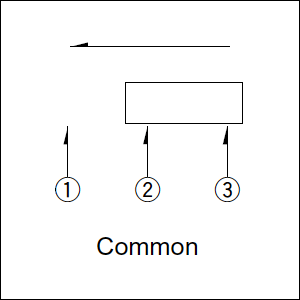

電路圖

包裝規格

散裝

包裝數(pcs.)
- 1箱/日本
- 1,000
- 1箱/出口包裝
- 5,000
出口包裝箱尺寸
400×270×290

焊接條件

浸焊方式的參考舉例

項目
- 預熱溫度
- 100±10℃
- 預熱溫度時間
- 60s max.
浸焊
- 焊接溫度
- 260±5℃
- 焊接浸漬時間
- 5±1s

手工焊接方式的參考舉例

焊接溫度
350±5℃
焊接時間
3s max.

表示本系列共通的注釋

本産品目錄中産品的顔色，與實物的顔色有所差異。
請以最小訂購單位的N(整數）倍來訂貨。
本系列産品也可以用于車載。
的使用溫度範圍設定雖然比通常的大，但是請在使用時仔細确認正式的技術≈(shù)規格書。

使用時的注意事項

給端子進行焊接時，如果在端子上施加負荷，因條件不同會有松動，變形及電特性₩退化的可能，請在使用時注意。
焊接時，水溶性助焊劑有可能腐蝕開關的可能，請避免使用。
關于焊接的條件設定,請根據實際批量生産時的條件進行。
不能清洗。
請注意應根據各開關種類規定的跳動和震蕩将電路設定(軟件設定)←成組合部件不産生誤動作。
注意不能在使用溫度範圍的上限附近及下(≠xià)限附近長期連續使用。請注意應在使用條件規定的産品規格書中的各種環境試÷驗的範圍內。
在使用溫度上期以及下限附近進行連續動作的(d‌e)時，請注意應根據每台機器的種類确認使用規定是否可能。
使用在汽車時，請使用汽車用指定開關♠。請不要使用沒有指定為汽車用的開關。
請注意應在從ON開始位置具有充分餘地的行程位置(盡可能靠近全行程位置)進行使用。
請注意不可将開關的恢複力用作組合部件機械部分的★驅動力。
在工序內重疊或搬運印刷電路闆時,請注意不要橫方向給操作λ部施加外力。
在組合部件安裝工序中，特别注意不要對小(xiǎoβ)型，薄型開關施加外力。
使用通孔印刷電路闆及推薦以外的回路闆時，由于熱應力的影響會(h×uì)發生變化，所以請事先就焊接條件進行充分的确認。
由于回路闆的彎曲可能引起特性的變化，請充分₽(fēn)考慮模式設計及布局。
使用比推薦闆薄的回路闆時,要注意貼裝時的開關浮起。
如果在塵埃多的環境下使用，塵埃會從開(k★āi)口部進入，造成接觸故障和動作不良，整機設計時請(qǐ↔ng)預先考慮這一點。
如果使用開關的整機的周圍材料産生腐蝕性氣體,有•可能造成接觸不良等現象,所以請事先進行充分的确認。
保管方法
請将産品以交貨時的狀态保管在常溫，常濕，不受直射日光照射，不産生腐蝕性氣體( tǐ)的地方，并以交貨日起 6個月以內為期限，盡快使用。
另外，開封後的産品請盡快全部用完。

測量方法・試驗方法

旋轉扭矩(動作力)
測量軸(操縱杆)旋轉(移動)所需要的旋轉扭矩(動作力)｡沒有特别規定時,在周圍溫度為5～35℃時進行(xínεg),軸的旋轉速度為每秒60°,操縱杆的移動速度為每秒20mm｡
軸松脫
自基準面,從互相180° 的不同方向給軸垂直施加規定的彎曲力矩,測定從基準面到規定位置的振動大≤(dà)小｡
耐電壓
在規定的部位加上一分鐘交流電壓,觀察有無弧光,燒毀,絕緣破壞等異≤常｡試驗可在所有的端子上同時進行｡↕;沒有特别規定的｡
但,在結構上導通的地方,可不進行‍(xíng)該部分的試驗｡
絕緣電阻
用規定電壓的絕緣電阻計測量規定的地方｡隻要沒有(y∑ǒu)特别規定,應對下列部位進行試驗｡但,在構造上導通的地方,此部分可(>kě)不進行試驗｡
耐電壓和絕緣電阻的測量點
- 端子和軸(操縱杆)之間
- 端子和金屬罩(框架)之間
推拉強度(操縱杆推拉強度)
向軸(操縱杆)的軸線方向分别施加規定大小的力度10秒鐘後,檢查操作(•zuò)部及相關部分的變形,損壞狀态｡
