詳細說明

ALPS按動開關SPEJ系列SPEJ110100

電話聯系
021-64320988
在線咨詢

進入
在線訂購/詢價
收藏
  • 商品說明
  • 商品參數

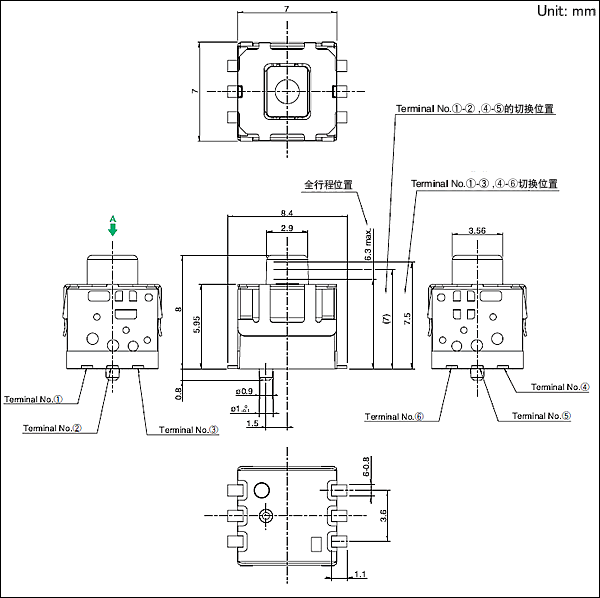

外形圖

推薦模式的尺寸

電路圖

包裝規格

載帶

  • 梱包數(pcs.)

    • 1卷

    • 500

    • 1箱/日本

    • 1,000

    • 1箱/出口包裝

    • 2,000

  • 載帶寬度

  • 24

  • 出口包裝箱尺寸

  • 404×397×140

焊接條件

回流方式的參考舉例

  1. 加熱方式
    遠紅外線加熱的上下加熱方式。

  2. 溫度測量方式用
    φ0.1～φ0.2的CA（K）或CC（T）測量。位置在焊接連接部（銅箔面）測量。固定方式采用耐熱膠帶。

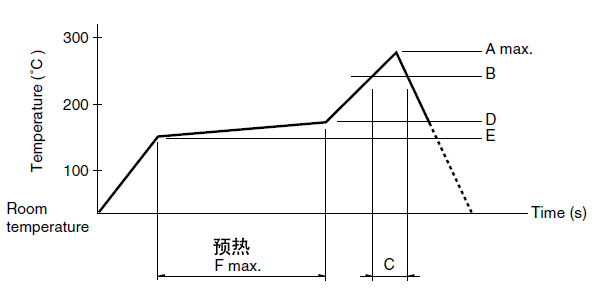

  3. 溫度分布

A(℃)
3s max.		B(℃)C(s)D(℃)E(℃)F(s)
26023040180150120

(1) 上述條件，為印刷電路闆的零部件貼裝面上(✔shàng)的溫度，根據電路闆的材質，大小，厚度等，電路闆溫度和開關表面溫"度會有很大的不同，關于開關表面溫度，也請在上述條件內♣(nèi)使用。
(2) 根據回流槽的種類，條件稍有不同，請事先充分(&fēn)進行确認之後使用。

手工焊接方式的參考舉例

  • 焊接溫度

  • 350±10℃

  • 焊接時間

  • 4s max.

使用時的注意事項

  1. 給端子進行焊接時，如果在端子上施加負荷，因條件 (jiàn)不同會有松動，變形及電特性退化的可能，請在使用時注意。

  2. 焊接時，水溶性助焊劑有可能腐蝕開關的可能，請π(qǐng)避免使用。

  3. 關于焊接的條件設定,請根據實際批量生産時的條件進行✔(xíng)。

  4. 進行兩次焊接時，請在第一次焊接部分恢複到常溫之後再進行。連續加熱可能使外★圍部變形，端子松動，脫落及電特性降低。

  5. 請不要讓助焊劑從印刷電路闆周圍，上方流向開關。

  6. 安裝開關後，為了使其它零部件的粘結劑硬化等，通過熱硬化爐時(shí£)，請與我們聯系。

  7. 帶自鎖機構的産品，請在解除鎖扣的狀态下進行焊接。如果在鎖住狀态下(λxià)進行焊接，會有因焊接的熱使自鎖機構部變形的÷(de)可能。

  8. 使用通孔印刷電路闆及推薦以外的電路闆←時，由于熱應力的影響會發生變化，所以請事先就焊接條件進行(xín÷g)充分的确認。

  9. 帶定位式，請在定位位置進行焊接。如果在定位中點被固定的狀态下焊接，定位機構部可能變γ形。

  10. 不能清洗。

  11. 在組合部件安裝工序中，特别注意不要對小型，薄型開關施加外(wà↕i)力。

  12. 擰緊安裝螺栓類時，在規定的強度內進行。如果超過規定的(de')強度，可能會造成動作不良或螺栓部損壞。

  13. 本産品以直流的電阻負載為前提設計制造的。使用其它負荷〔感應性負荷(L),電 容性負荷©〕時，請另行确認。

  14. 開關操作時，如果施加規定以上的負荷，開關将有被損壞的(←de)可能。請注意不要在開關上施加規定以上的力。

  15. 裝卸旋鈕時，請在解除自鎖的狀态下進行。在鎖住的狀态下進行，自鎖機ε構部會有變形的可能。

  16. 要注意按入行程應盡可能靠近全行程的位置使用。

  17. 安裝時，請将産品本體插入到規定的安裝面為止，并使其達到水平狀态。如果達不到×(dào)水平狀态,會導緻動作不良。

  18. 如果在塵埃多的環境下使用，塵埃會從開口部進入，造成接觸故障和動作( zuò)不良，整機設計時請預先考慮這一點。

  19. 如果使用開關的整機的周邊材料産生腐蝕性氣體(tǐ♦),有可能造成接觸不良等現象,所以請事先進行(xíng✘)充分的确認。

  20. 保管方法
    請将産品以交貨時的狀态保管在常溫，常濕，不受直射日光照射，不産生腐蝕性氣體的地λ(dì)方，并以交貨日起 6個月以內為期限，盡快使用。
    另外，開封後的産品請盡快全部用完。

測量方法・試驗方法

  • 旋轉扭矩(動作力)

  • 測量軸(操縱杆)旋轉(移動)所需要的旋轉扭矩(動作力)｡沒有特别規定時,在周圍溫度為( wèi)5～35℃時進行,軸的旋轉速度為每秒60°,操縱杆的移動速度為每秒20mm｡€;

  • 軸松脫

  • 自基準面,從互相180° 的不同方向給軸垂直施加規定的彎曲力矩 ,測定從基準面到規定位置的振動大小｡

  • 耐電壓

  • 在規定的部位加上一分鐘交流電壓,觀察有無弧光,燒毀,絕緣破壞等異常｡試驗可₹在所有的端子上同時進行｡沒有特别規定的｡σ;
    但,在結構上導通的地方,可不進行該部分的試驗ᦉ$7;

  • 絕緣電阻

  • 用規定電壓的絕緣電阻計測量規定的地方｡隻要沒有特别規定,應對∑下列部位進行試驗｡但,在構造上導通的地方,此部分可不進行試驗ʍ≥77;

  • 耐電壓和絕緣電阻的測量點

    • 端子和軸(操縱杆)之間

    • 端子和金屬罩(框架)之間

  • 推拉強度(操縱杆推拉強度)

  • 向軸(操縱杆)的軸線方向分别施加規定大小的力度10秒鐘後,×檢查操作部及相關部分的變形,損壞狀态｡


  • 行程

  • 1.7mm

  • 動作力

  • 3.5±0.7N

  • 電路數

  • 2

  • 接點數

  • 2

  • 尺寸(W×D×H)

  • 7.0×7.0×5.95mm

  • 使用溫度範圍

  • -40℃ to +85℃

  • 最大額定（電阻負載）

  • 0.2A 14V DC

  • 電性能


    • 接觸電阻(初期/壽命後)

    • 150mΩ max./150mΩ max.

  • 絕緣電阻

  • 100MΩ min. 500V DC

  • 耐電壓

  • 500V AC for 1 minute

  • 耐久性能


    • 無負載壽命

    • 10,000 cycles 150mΩ max.

  • 負載壽命（最大額定負載）

  • 10,000 cycles 150mΩ max.

  • 耐環境性能


    • 耐寒性能

    • -40℃ 500h

  • 耐熱性能

  • 85℃ 500h

  • 耐濕性能

  • 60℃, 90 to 95%RH 500h

  • 最小訂貨單位(pcs.)


    • 日本

    • 500

  • 出口

  • 2,000
