ALPS按動開關SPED2系列

電話聯系: 021-64320988

在線咨詢

進入: 在線訂購/詢價

商品說明
商品參數

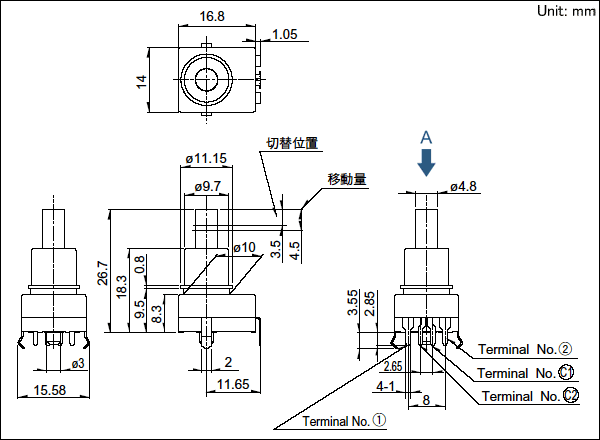

外形圖

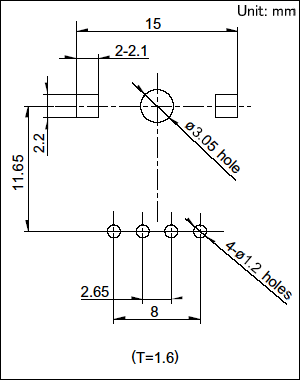

安裝孔尺寸圖

自A方向看

電路圖

發貨時的接點位置，可為(1)，(2)的任何一個。

包裝規格

托盤

包裝數(pcs.)
- 1箱/日本
- 280
- 1箱/出口包裝
- 1,120
出口包裝箱尺寸
555×375×223

焊接條件

浸焊方式的參考舉例

項目
- 預熱溫度
- -
- 預熱溫度時間
- -
浸焊
- 焊接溫度
- 260±5℃
- 焊接浸漬時間
- 10±1s

手工焊接方式的參考舉例

焊接溫度
350±10℃
焊接時間
3±0.5s

表示本系列共通的注釋

本産品目錄中産品的顔色，與實物的顔色有所差異。
請以最小訂購單位的N(整數）倍來訂貨。
本系列産品也可以用于車載。
的使用溫度範圍設定雖然比通常的大，但是請在使用時仔細确認正式的技(j±ì)術規格書。

使用時的注意事項

給端子進行焊接時，如果在端子上施加負荷，因條件不同會有松動，變形及電特性退✘化的可能，請在使用時注意。
焊接時，水溶性助焊劑有可能腐蝕開關的可能，請避免使用(yòn₩g)。
關于焊接的條件設定,請根據實際批量生産時的條件進行。
進行兩次焊接時，請在第一次焊接部分恢複到常溫之後再進行。連續加熱(≈rè)可能使外圍部變形，端子松動，脫落及電特性降低(dī♣)。
請不要讓助焊劑從印刷電路闆周圍，上(sh→àng)方流向開關。
安裝開關後，為了使其它零部件的粘結劑硬化等，通過熱(rèα)硬化爐時，請與我們聯系。
帶自鎖機構的産品，請在解除鎖扣的狀态下進行焊¶接。如果在鎖住狀态下進行焊接，會有因焊接的熱(≈rè)使自鎖機構部變形的可能。
使用通孔印刷電路闆及推薦以外的電路闆時₽，由于熱應力的影響會發生變化，所以請事先就焊接條件(jià>n)進行充分的确認。
帶定位式，請在定位位置進行焊接。如果在定位中點被固定的狀态下焊接，定位機構部可能變形。
不能清洗。
在組合部件安裝工序中，特别注意不要對小(xiǎo≤)型，薄型開關施加外力。
擰緊安裝螺栓類時，在規定的強度內進行。如果超過規定的強度，可能會造成動作不ε良或螺栓部損壞。
本産品以直流的電阻負載為前提設計制造的。使用其它負荷〔感應性負荷(L),電容性負荷&×#169;〕時，請另行确認。
開關操作時，如果施加規定以上的負荷，開關将有↓(yǒu)被損壞的可能。請注意不要在開關上(sφhàng)施加規定以上的力。
裝卸旋鈕時，請在解除自鎖的狀态下進行。在鎖住的狀态下進行，自(zσì)鎖機構部會有變形的可能。
要注意按入行程應盡可能靠近全行程的位置×使用。
安裝時，請将産品本體插入到規定的安裝面為止，并使其達到水(s♦huǐ)平狀态。如果達不到水平狀态,會導緻動作不良。
如果在塵埃多的環境下使用，塵埃會從開口部進入✘，造成接觸故障和動作不良，整機設計時請預先考慮這一點。£
如果使用開關的整機的周邊材料産生腐蝕性氣體,有可能造成接觸不 (bù)良等現象,所以請事先進行充分的确認。
保管方法
請将産品以交貨時的狀态保管在常溫，常濕，不受直射日光(guāng←)照射，不産生腐蝕性氣體的地方，并以交貨日起 6個('gè)月以內為期限，盡快使用。
另外，開封後的産品請盡快全部用完。

測量方法・試驗方法

旋轉扭矩(動作力)
測量軸(操縱杆)旋轉(移動)所需要的旋轉扭矩(動作力)｡沒有特别規定→時,在周圍溫度為5～35℃時進行,軸的旋轉速度為每秒 60°,操縱杆的移動速度為每秒20mm｡
軸松脫
自基準面,從互相180° 的不同方向給軸垂直施加規定的彎曲力矩,測定從基準面到規定位置的振動大↓小｡
耐電壓
在規定的部位加上一分鐘交流電壓,觀察有無弧光,燒毀,絕緣破壞等異常&•#65377;試驗可在所有的端子上同時進行｡沒有特别規定的｡
但,在結構上導通的地方,可不進行該部分的試驗｡
絕緣電阻
用規定電壓的絕緣電阻計測量規定的地(dì&)方｡隻要沒有特别規定,應對下列部位進行試驗Aγ377;但,在構造上導通的地方,此部分可不進行試驗｡
耐電壓和絕緣電阻的測量點
- 端子和軸(操縱杆)之間
- 端子和金屬罩(框架)之間
推拉強度(操縱杆推拉強度)
向軸(操縱杆)的軸線方向分别施加規定大小的力度10秒鐘後,檢查操作部及相關部±分的變形,損壞狀态｡
