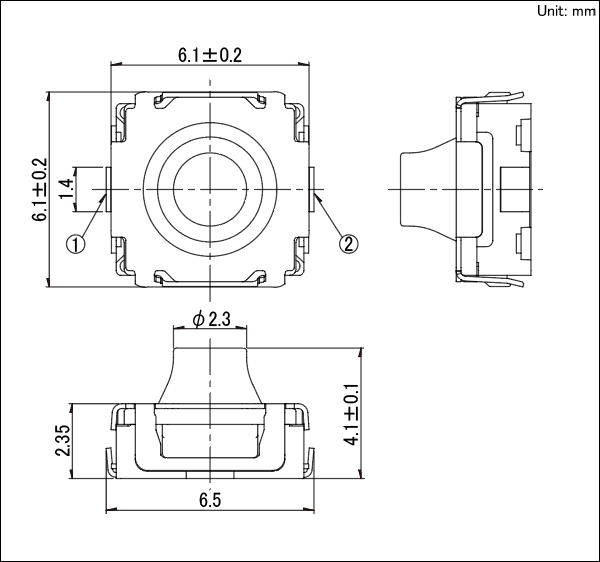

SKTR系列6.1mm方型小型中等行程的型（表面貼裝）

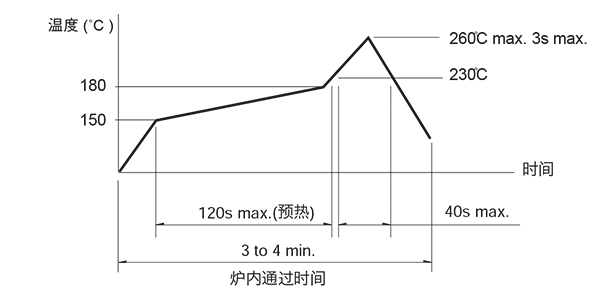

回流焊時

1. 加熱方式
   遠紅外線加熱的上下加熱方式。

2. 溫度測量方式用
   φ0.1〜φ0.2的CA(K)或CC(T)測量｡位置在焊連接部(銅箔面)測量｡固定方式采用耐熱膠帶ʍ₽77;

3. 溫度分布

(1) 上述條件,為印刷電路闆的零部品表面的溫度。根據電路&(lù)闆的材質,大小,厚度等,電路闆溫度和開關表面溫度會有很大的不(bù‌)同,關于開關表面溫度，也請在上述條件內使用。
(2) 根據貼面焊槽的種類,條件不同結果不同,請事先充分進行♣(xíng)确認之後使用。

手焊接時

• 焊接溫度

• 350℃ max.

• 連續焊接時間

• 3s max.

• 焊劑鬥容量

• 60W max.

1. 請勿清洗輕觸開關。

2. 請不要從觸摸開關上面浸入助焊劑。

3. 請不要事前在開關端子及印刷電路闆的零部件↓貼裝面上塗助焊劑。

4. 進行第2次焊接時，應在開關回複到常溫之後進行。
